Необычная конструкция крепления косы к древку

Необычная конструкция крепления косы к древку (кое-где его называют «окосево»).

В старину обычно крепили косу двумя кольцами и клином. Теперь многие насаживают иначе, чаще всего кольцами с зажимным болтом. С этим креплением можно успешно косить, но чем сильнее подтягиваешь болт, тем больше он выжимает окосево, и коса ослабевает.

Кольца можно и в магазине покупать, и самому делать, но все выходит одно и то-же. У некоторых косцов окосево обито сверху жестью, чтобы дерево не мялось и коса на нем не вихлялась. Но можно сделать по-другому и косить с большим удовольствием.

Коса при насадке этим способом сидит мертво, и притом можно наладить любой захват. С таким креплением может легко работать даже тот, кто раньше никогда не держал косу в руках.

Подгоняем толщину конца окосева плотно по величине втулки и застопорим шурупом. Угол, срезанный на конус, должен плотно входить во втулку» Иными словами, надо насадить косу, как ухват. Втулку можно изготовить из старого автомобильного насоса. Обрезать его по размеру, срезать на конус и приварить две планки: одну с отверстием для шипика, другую — для крепления косы (рис).

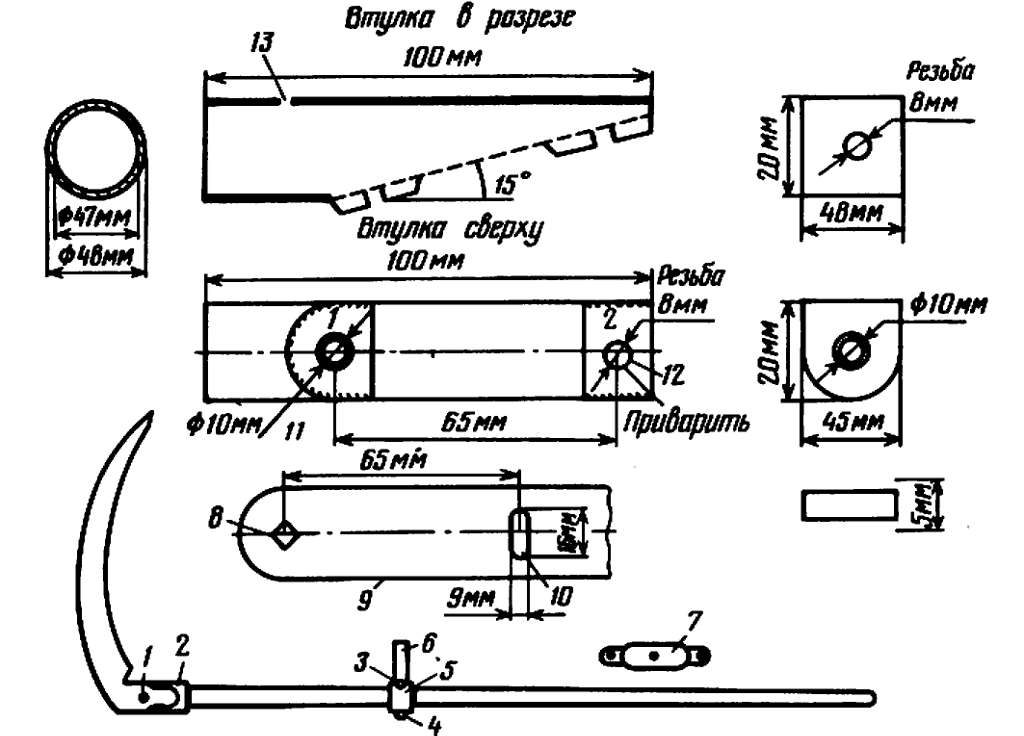

Крепление косы:

• 1 — крепежный болт с шайбой;
• 2 — втулка;
• 3 — заклепка;
• 4 — винт;
• 5 — жесткий хомут;
• 6 — деревянная ручка;
• 7 — железный хомут для ручки;
• 8 — шипик;
• 9 — пята косы;
• 10 — отверстие для крепления пяты косы (просверлить и распилить);
• 11 — отверстие для шипика;
• 12 — крепежное отверстие (смещено от центра на 4 мм);
• 13 — отверстие для крепления втулки

Ручку можно прикреппить хомутом, и ее можно переставлять выше и ниже.
